建筑行业

建筑BMS管理系统软件[推荐]

系统概述

建筑BMS管理系统是智能建筑的主要组成部分之一。智能建筑通过建筑BMS管理

系统实现建筑物(群)内设备与建筑环境的全面监控与管理,为建筑的使用者营造一个舒适、安全、经济、高效、便捷的工作生活环境,并通过优化设备运行

与管理,降低运营费用。

建筑BMS管理系统涉及建筑的电力、照明、空调、通风、给排水、防灾、安全防范、车库管理等设备与系统,是智能

建筑中涉及面最广、设计任务和工程施工量最大的子系统。

建筑BMS管理系统将各电器设备进行在线监控,通过设置相应的传感器、行程开关、光电控制等,对设备的工作状态

进行检测,并通过线路返回控制机房的中心电脑,由电脑得出分析结果,再返回到设备终端进行调解。





系统架构图



系统特点



信息集成和综合处理

集成各子系统的各类信息(如运行状态、故障报警、参数变化、执行联动程序等),可按设备、楼层、功能进行分类记录和存贮,同时也可以按时间区间、设备类别、楼层、功能进行分类统计和打印。

全局事件的管理

通过对有关子系统的集成,可以更有效的对整个建筑内的各类事件进行全局管理,这样即节省了人力,也提高了楼宇对突发事件的响应能力,使主管人员迅速的做出决策,以减少某些事故带来的危害和损失。

流程自动化

建筑BMS管理系统,可以通过时间响应程序和事件响应程序的方式,来实现楼宇内机电设备流程的自动化控制,例如:空调机的最佳启停和节能运行控制;电梯、照明回路的时间控制程序;配电系统有关动力设备的甩负荷流程控制与节能管理等。这些流程自动化控制与管理,不但可以节省人员的手动操作,使楼宇的机电设备运行处于最佳状态,同时还可以节省能源消耗和人力成本。




Ø 四大优势


大量节省人力

设备在电脑的统一管理下,始终处于最佳运行状态,及时报告设备的故障情况,并进行处理;按照设备的运行状况,打印维护、保养报告,避免超前或延后维护,相应延长设备的使用寿命,也等于节省了资金。

有效节省电能

BMS系统采用电脑程序对全楼设备进行管理,根据设备的使用情况和用户的实际要求调整设备,使设备的运行处于最佳状态,大量减少不必要浪费。

保障设备与人生安全

对设备的运行进行监测,可使值班人员及时发现设备的故障、问题与意外;消灭故障于隐患中,排除意外于防范中,保障设备与人生安全。

延长设备寿命

BMS系统,大量的工作均由电脑根据程序自动完成,这样不仅节省了人力,而且避免了复杂的人事关系的一系列问题。采用BMS系统可节约40%~60%的人力,从而大量的节省了人力开支。



系统框架

  维度建筑BMS管理系统它不仅可对各弱电子系统进行分散式控制,集中统一管理和监控,而集成后的系统应是一个开放系统,使不同的子系统和产品间接口和协议达到“互操作性”,同时还能适应发展变化的需要,在系统设计过程

中秉承这以下8大原则进行设计:

标准化结构化

总体结构必须是结构化和标准化的,既可使不同厂商的设备产品综合在一个系统中,并相互得到高度的信息共享,又可使系统能在日后得以方便的扩充,即满足通用性,又满足可替换性。

互联性

在传输媒体和结构化综合布线系统;各种网络设备的配置;各种网络互连设备的配置;以及各类机电设备、话音/视频设备和各类控制设备等的配置。子网之间互连采用TCP/IP等标准化协议。

先进性

采用云端+物联网技术,平台具有强大扩展性,保护前期工程和后继先进技术的衔接,使系统具有先进性。

可靠性

采用分层和模块化结构,以增加系统的可靠性、兼容性和可扩展性。



开放性

可扩展性、灵活性好;兼容性和应用软件可移植性强;可维护性好、生命周期长。

模块化

严格按照模块化结构方式开发,以满足通用性和可替换性。采用模块化设计, 分布实施的战略。

可管理性

支持网络监视和控制两方面能力,能监视控制到网络主要设备。

高效率

高效的实时响应与控制能力;高速的通信的传输速率和带宽;秒级服务器响应数据库请求的能力;大容量的网络吞吐能力。



功能描述



1、 变配电系统







对变配电接线图、高低压总图等信息进行实时监控;并对故障点进行异常显示与报警提示。



2、 UPS系统、发电机房







UPS机房、发电机房进行实时监控;并采集电流、电压、运行状态等数据,为楼宇的安全用电提供保障。



3、 空调及新风系统





对空调冻却水进出温度、回水温度、环境温度、热泵机组运行状况等进行实时监测分析,为管理人员提供数据依据。



4、 给排水监控系统







给排水监控子系统将楼宇的水资源供应,通过能源形式、环节、单元、如何流动、检查、评价等方式绘制生产流程涉

及的能源走向,能够概括楼宇能源系统的全貌、描述楼宇能源消费结构、反映楼宇能源数量平衡关系。



5、 能源管理



为现场操作人员及管理人员提供充足的信息(包含楼宇供用能信息, 电能质量信息, 各子系统运行状态及用能信息等)。制定能量优化策略, 优化设备运行, 通过联动控制实现能源管理, 提高经济效益及环境效益。





6、 数据查询与事件报警





对楼宇监控点所有设备信息的查询,包含实时值、当日在线监测、运行分析、时间对标与设备对标。系统平台利用多个报警模型,负责过程,设备,质量,安全指标,能源限额的超限进行多种方式的报警。包括模拟量报警,事件报警,重大变化连续重复报警,硬件设备报警等。支持一个完全分布式的报警系统,报警及事件的传送,报警确认处理以及报警记录存档。用户可以自定义各种报警,报警信息可以通过不同方式传送至用户。

7、 安防系统



对楼宇消防系统进行实时监测,提供火灾实时预报警,为楼宇的整体安全性提供保障。

8、 视频监控系统



为管理人员提供实时监控的可视图像,减少日常巡视工作,还能预防各种事故发生时的处理不到位。假设:如火灾、由于某项设备线路所引起的意外;人工的巡查在时间上无法时时兼顾,而视频监控则可时时进行有效监控。





9、 门禁系统



实时监测各通道门的开关状态,同时可远程遥控开关门。



10、 变风量系统



通过实时监测各楼层的温度及风量数据,为中央空调的有效合理使用提供数据依据。





11、 电梯系统



对电梯进行监测、保障电梯正常运行,辅助管理人员处理突发事件,确保楼宇人员安全。

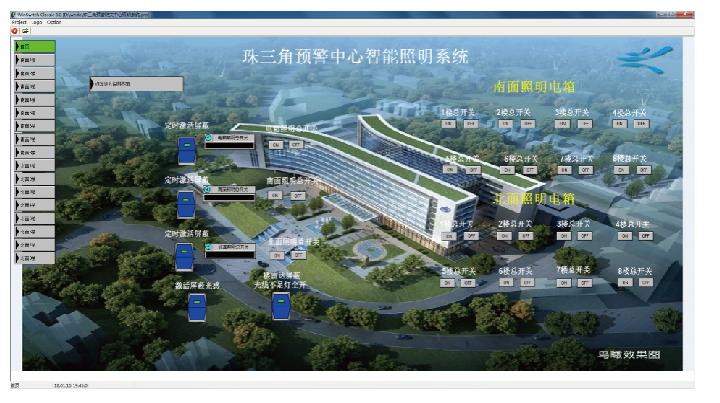

12、 照明系统



对楼宇景观照明、公共照明、房间等区域的灯光监视并可远程遥控。

13、 停车控制系统



通过高清识别技术实现不停车、免取卡管理,以有效提高地下停车场出入口的车辆通行效率,视频车辆诱导系统,解决高效利用停车资源的问题。

14、 报表查询



报表查询分为Excel 报表,支持本地数据和远程数据查询,网络报表除了支持本地和远程数据查询外,还支持web页面查询。



15、 Web 、APP功能


系统支持Web网页浏览和手机APP推送,方便管理人员访问现场情况,为无人值守提供辅助访问手段。

典型应用

应用背景

某五星级酒店为监控整个建筑物内的空调、照明、给排水、送排风、冷热源、变配电、消防、电梯等系统设备的各项重要运行参数以及故障报警的数据,形成远程集中管理、预防性管理、经济运行管理的管理模式。

解决方案

l 通过人性化的智能管理平台,实现相关机电设备的集中监视、控制和管理系统。在控制中心设置一套完整、独立的楼

宇自控系统操作主站,用户通过操作主站可实时对相关机电设备进行监控。

系统采用了多层网络结构,无论在可靠性和技术上都处于世界领先的水平。

管理级网络,支持Client/Server结构,由两台或两台以上得安装监控软件的PC机通过以太网和TCP/IP协议连接而成的计算机网络,主要借用建筑物本身的综合布线系统组成。处于这个网络级别的工作站可以进入以太网进行数据管理,实现区域性数据联网,提高管理水平。

楼宇级网络,由DDC控制器和工作站组成,采用点对点(Peer to Peer)的通信方式。

现场总线:包括传统的楼层级网络(FLN),主要用于连接末端设备控制器。其中楼层级网络Floor Level Network(FLN)也是RS 485总线型网络,每个DDC控制器能同时管理3条FLN,每条FLN最多可以连接32个设备。许多产品可以直接连接到FLN,如多功能电量变送器、变频器等,这样系统就可以不通过网关,直接监视变配电系统和控制变频风机或变频水泵,为系统扩展及完成较大型集散系统提供了方便。

典型组网图
